高性能鋰基密實劑用于拋光混凝土

憎油性試驗報告

簡介：

1. 產(chǎn)品：高性能鋰基密實劑。本產(chǎn)品為水性混凝土密實封閉劑，它不僅可以對混凝土進(jìn)行致密和封閉處理，而且可賦予處理后的拋光混凝土強(qiáng)烈的憎油效果。普通鋰基密實劑處理的和未處理的基層用于對比。

2. 基層：拋光混凝土路磚，拋光程度如下，

• 50#樹脂磨盤

• 800#樹脂磨盤

• 70#金屬磨盤

3. 制作方法：將上述密實劑用毛刷涂在基層表面，在消除表面的殘余物之前保持表面處于飽和狀態(tài)10分鐘。處理后的表面在正?？諝鈼l件下養(yǎng)護(hù)7天。

4. 試驗方法：將橄欖油、普通機(jī)油和重質(zhì)機(jī)油形成的油滴滴在處理后基層上，然后保持24小時，再用紙巾將油滴擦除。在測試期間目視觀察憎油效果（或油珠效果）。表面的油污狀況在將油從表面擦掉后也進(jìn)行了目視觀察。結(jié)果如下述照片所示。

結(jié)果：

1. 憎油效果（油珠）

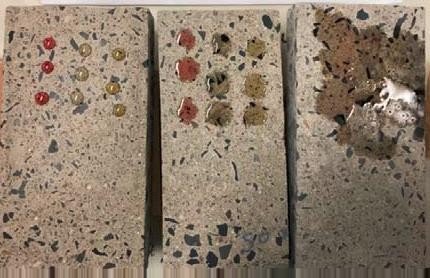

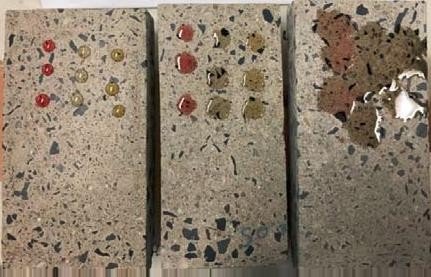

在采用 50#樹脂磨盤拋光的基層上（左側(cè)照片：1 小時；右側(cè)照片：24 小時）。

高性能密實劑         市售普通能密實劑            未處理對比樣品        油滴滴落 1 小時后

高性能密實劑            市售普通能密實劑         未處理對比樣品

                                    油滴滴落 24 小時后

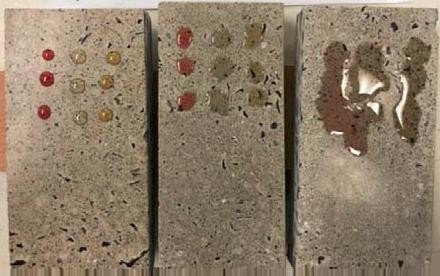

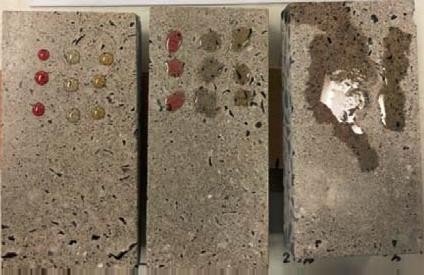

在采用 800#樹脂磨盤拋光的基層上（左側(cè)照片：1 小時；右側(cè)照片：24 小時）。

高性能密實劑             市售普通密實劑           未處理對比樣品     油滴滴落 1 小時后

高性能密實劑         市售普通密實劑           未處理對比樣品

                         油滴滴落 24 小時后

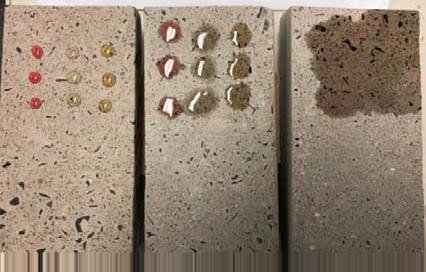

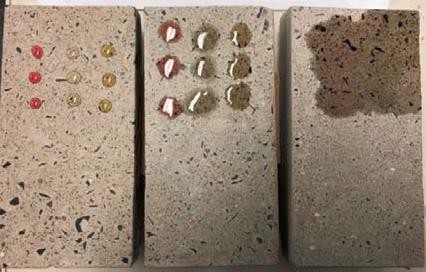

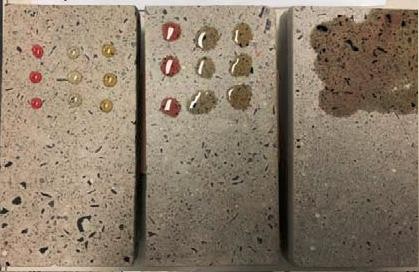

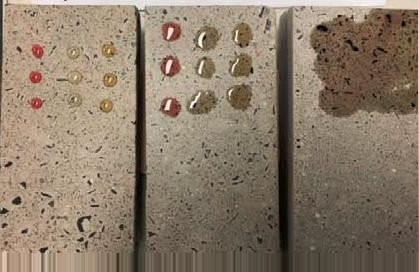

在采用 70#金屬磨盤拋光的基層上（左側(cè)照片：1 小時；右側(cè)照片：24 小時）。

高性能密實劑             市售普通密實劑        未處理對比樣品     油滴滴落 1 小時后

高性能密實劑            市售普通密實劑          未處理對比樣品

                               油滴滴落 24 小時后

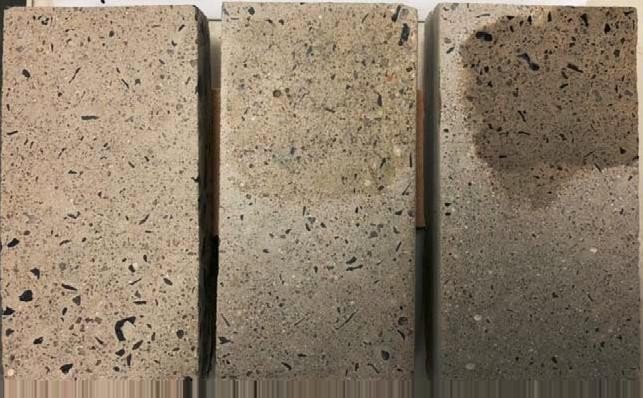

1. 抗油污效果（將油滴用紙巾從表面擦掉后）在采用 50#樹脂磨盤拋光的基層上。

高性能密實劑                                       市售普通密實劑                     未處理對比樣

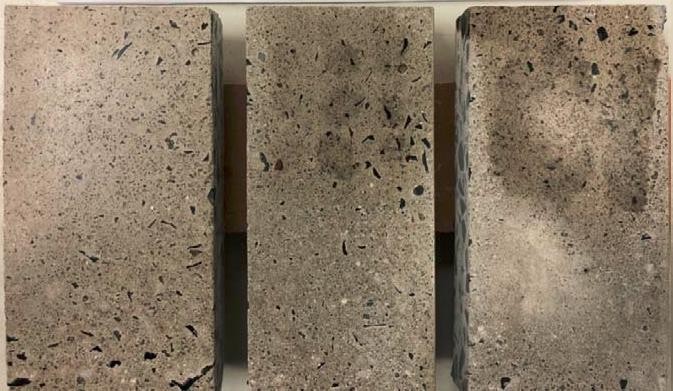

在采用 800#樹脂磨盤拋光的基層上。

高性能密實劑                                   市售普通密實劑                                未處理對比樣

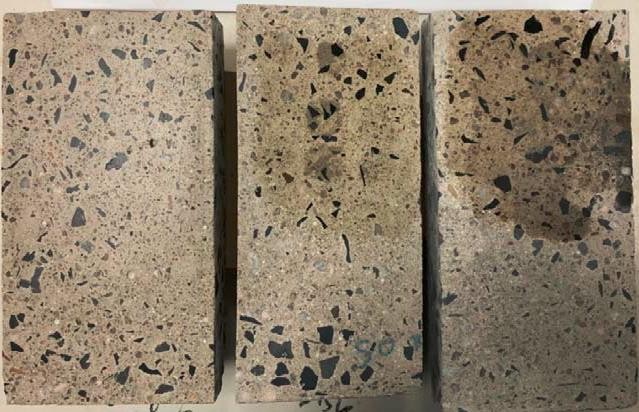

在采用 70#金屬磨盤拋光的基層上。

高性能密實劑                                  市售普通密實劑                              未處理對比樣

結(jié)論：

高性能鋰基密實劑賦予上述所有處理后的表面良好的憎油效果（油珠效果）。

24 小時后油滴依然保持良好的油珠狀，將油滴從表面消除后幾乎沒有污染物遺留。相比之下，使用市售普通鋰基密實劑處理后的基層上的油珠效果不佳，未處理的基層表面沒有形成油珠。將油滴擦掉后，未處理的對比基層上出現(xiàn)了嚴(yán)重的油污漬，用市售普通鋰基密實劑處理的基層上出現(xiàn)了中等程度的污漬。

從上述試驗結(jié)果可以得出結(jié)論，高性能鋰基密實劑在上述試驗條件下可作為拋光混凝土的憎油致密封閉劑。
